AnyCAD.Drawing.DbEntity类 参考

CAD实体基类 更多...

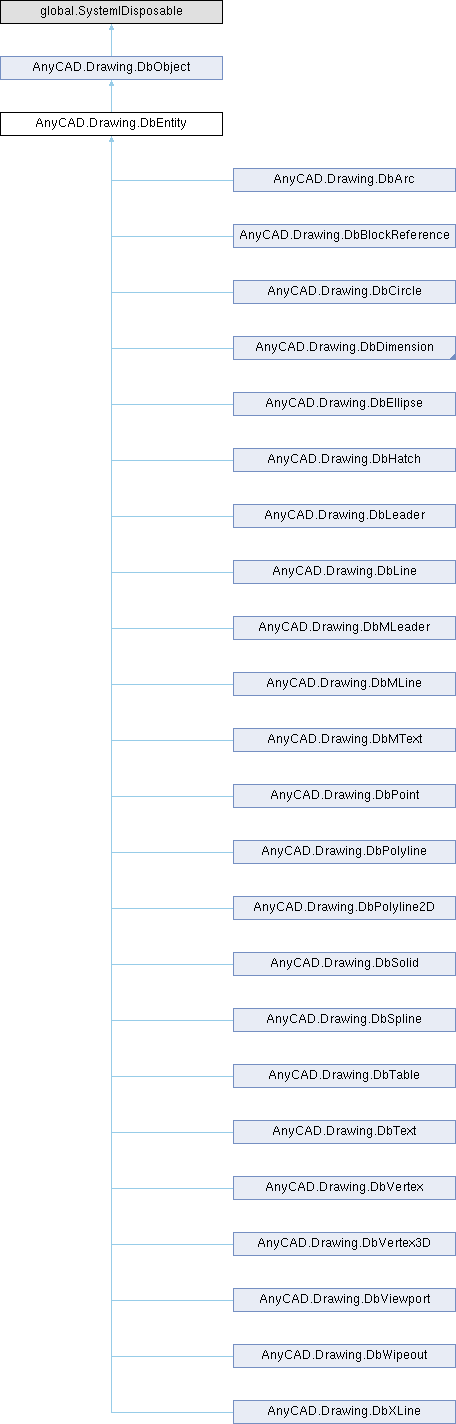

类 AnyCAD.Drawing.DbEntity 继承关系图:

Public 成员函数
	DbEntity (global::System.IntPtr cPtr, bool cMemoryOwn)
	仅供内部使用
virtual void	updateBoundingBox ()
	更新实体包围盒
virtual DbEntity	clone (DbDatabase db)
	克隆对象
virtual DbEntity	clone (DbBlockTableRecord block)
	克隆对象
Public 成员函数 继承自 AnyCAD.Drawing.DbObject
	DbObject (global::System.IntPtr cPtr, bool cMemoryOwn)
	仅供内部使用
void	Dispose ()
virtual string	getObjectName ()
	获取对象名称
virtual EnumDbObjectType	getObjectType ()
	获取对象类型枚举
virtual string	getSubclassMarker ()
	获取子类标记
virtual bool	hasDynamicSubclass ()
	是否有动态子类
string	toString ()
	转换为字符串格式
DbXData	getXData ()
	获取扩展数据
virtual bool	copy (DbObject obj)
	复制对象

属性
string	LayerName [get, set]
	图层名称
ObjectId	LayerHandle [get, set]
	图层对象ID
string	LineTypeName [get, set]
	线型名称
ObjectId	LineTypeHandle [get, set]
	线型对象ID
DbColor	EntityColor [get, set]
	颜色（统一处理索引颜色和真彩色）
string	BookColorName [get, set]
	颜色名称
EnumLineWeightType	LineWeight [get, set]
	线宽
double	LineTypeScale [get, set]
	线型比例
bool	IsInvisible [get, set]
	是否可见
DbTransparency	TransparencyValue [get, set]
	透明度
ObjectId	MaterialHandle [get, set]
	材质对象ID
double	Thickness [get, set]
	厚度
DbXYZ	Normal [get, set]
	法向量
AABox2	BoundingBox [get, set]
	实体包围盒（2D）
属性 继承自 AnyCAD.Drawing.DbObject
DbDatabase	Document [get, set]
	所属文档
ObjectId	Handle [get, set]
	对象ID
DbObject	Owner [get, set]
	所有者对象指针

详细描述

CAD实体基类

所有图形实体都继承自此类

成员函数说明

clone() [1/2]

virtual DbEntity AnyCAD.Drawing.DbEntity.clone ( DbBlockTableRecord block )

virtual

克隆对象

参数

block

块表记录

返回

克隆对象

clone() [2/2]

virtual DbEntity AnyCAD.Drawing.DbEntity.clone ( DbDatabase db )

virtual

克隆对象

参数

db

数据库

返回

克隆对象

updateBoundingBox()

virtual void AnyCAD.Drawing.DbEntity.updateBoundingBox ( )

virtual

更新实体包围盒

由子类实现具体的包围盒计算逻辑

属性说明

BoundingBox

AABox2 AnyCAD.Drawing.DbEntity.BoundingBox

getset

实体包围盒（2D）

缓存实体的边界框，用于快速查询和空间索引

初始状态为 NULL extent，需要时由子类计算并设置

EntityColor

DbColor AnyCAD.Drawing.DbEntity.EntityColor

getset

颜色（统一处理索引颜色和真彩色）

- 默认值为随层- 支持索引颜色、真彩色、随层、随块

IsInvisible

bool AnyCAD.Drawing.DbEntity.IsInvisible

getset

是否可见

false = 可见, true = 不可见

LayerHandle

ObjectId AnyCAD.Drawing.DbEntity.LayerHandle

getset

图层对象ID

用于通过对象ID查找对应的图层表记录对象

IsInvalid()表示使用LayerName查找

LayerName

string AnyCAD.Drawing.DbEntity.LayerName

getset

图层名称

默认值为 "0" 图层

LineTypeHandle

ObjectId AnyCAD.Drawing.DbEntity.LineTypeHandle

getset

线型对象ID

用于通过对象ID查找对应的线型表记录对象

IsInvalid()表示使用LineTypeName查找

LineTypeName

string AnyCAD.Drawing.DbEntity.LineTypeName

getset

线型名称

默认值为 "ByLayer"

Normal

DbXYZ AnyCAD.Drawing.DbEntity.Normal

getset

法向量

挤出方向，默认为Z轴

Thickness

double AnyCAD.Drawing.DbEntity.Thickness

getset

厚度

2D对象的挤出距离
