带姿态的点更多...

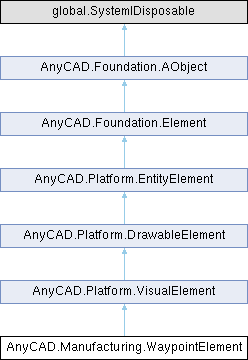

类 AnyCAD.Manufacturing.WaypointElement 继承关系图:

Public 成员函数
	WaypointElement (global::System.IntPtr cPtr, bool cMemoryOwn)
	仅供内部使用

override ClassId	GetClassId ()
	获取对象的类型信息

GAx3	GetCoodinate ()

bool	SetCoodinate (GAx3 val)

double	GetLength ()

bool	SetLength (double val)

EnumWaypointType	GetPointType ()

bool	SetPointType (EnumWaypointType val)

bool	SetPosition (GPnt v)
	设置点的位置

GPnt	GetPosition ()
	获取位置坐标

bool	SetPoint (GPnt pos, GDir dirX, GDir dirY)
	设置点姿态

GXYZ	GetEulerAngles ()
	获取姿态信息：欧拉角

void	UpdatePose (GPnt pos, GXYZ eulerAngles)
	更新姿态

Public 成员函数继承自 AnyCAD.Platform.VisualElement
	VisualElement (global::System.IntPtr cPtr, bool cMemoryOwn)
	仅供内部使用

ObjectId	GetStorageId ()

bool	SetStorageId (ObjectId val)

PrimitiveShape	GetPrimitive ()

CompoundShape	GetCompound ()

SceneNode	GetNode ()

void	SetPrimitive (PrimitiveShape shape)

void	SetCompound (CompoundShape shape)

void	SetNode (SceneNode shape)

void	SetMaterialByName (string name, ObjectId materialId)

ObjectId	GetMaterialByName (string name)

override DrawableElement	CreateInstance (Document pDoc, string name, ObjectId id)
	创建实例。

override DrawableElement	CreateInstance (Document pDoc, string name)
	创建实例。

override DrawableElement	CreateInstance (Document pDoc)
	创建实例。

override void	RequestUpdate (uint propId)
	在被添加到文档时候调用，或者手动调用以触发更新。

Public 成员函数继承自 AnyCAD.Platform.DrawableElement
	DrawableElement (global::System.IntPtr cPtr, bool cMemoryOwn)
	仅供内部使用

ObjectId	GetLayerId ()

bool	SetLayerId (ObjectId val)

EnumShapeFilter	GetDisplayFilter ()

bool	SetDisplayFilter (EnumShapeFilter val)

ObjectId	GetFunctionId ()

bool	SetFunctionId (ObjectId val)

float	GetPickOrder ()

bool	SetPickOrder (float val)

bool	SetCropable (bool enabled)
	是否被视图裁剪框裁剪。默认可被裁剪

bool	GetCropable ()
	是否可被裁剪

void	SetTransformBehaviour (EnumTransformBehaviour behaviour)
	设置矩阵变化的行为。默认相对系统坐标系变换。

EnumTransformBehaviour	GetTransformBehaviour ()

virtual AABox	GetWorldBBox ()
	获取全局的包围盒

AABox	GetLocalBBox ()
	局部包围盒。

virtual TopoShape	GetFinalShape (EnumLevelOfDetail lod)
	获取几何对象，可能为空

virtual TopoShape	GetFinalShape ()
	获取几何对象，可能为空

virtual TopoShape	GetFinalShape (PickedId pickedId, GTrsf trf, EnumLevelOfDetail lod)

virtual TopoShape	GetFinalShape (PickedId pickedId, GTrsf trf)

virtual void	SetTransform (GTrsf trf)
	设置全局矩阵变换

virtual GTrsf	GetTransform ()
	获取全局矩阵变换

GTrsf	GetParentTransform ()
	获取父节点的矩阵变换

virtual GTrsf	GetLocalTransform ()
	获取局部变换

virtual void	SetLocalTransform (GTrsf trf)
	设置局部变换

virtual bool	Intersect (DrawableElement other, double tol)
	判断是否相交

Public 成员函数继承自 AnyCAD.Platform.EntityElement
	EntityElement (global::System.IntPtr cPtr, bool cMemoryOwn)
	仅供内部使用

uint	GetState ()

bool	SetState (uint val)

ObjectId	GetParentId ()

bool	SetParentId (ObjectId val)

ObjectId	GetDbViewId ()

bool	SetDbViewId (ObjectId val)

ObjectId	GetMaterialId ()

bool	SetMaterialId (ObjectId val)

Vector3	GetColor ()

bool	SetColor (Vector3 val)

ObjectId	GetLineStyleId ()

bool	SetLineStyleId (ObjectId val)

ObjectId	GetTextStyleId ()

bool	SetTextStyleId (ObjectId val)

byte	GetLineWidth ()

bool	SetLineWidth (byte val)

ObjectId	GetPartId ()

bool	SetPartId (ObjectId val)

ObjectId	GetPhysicalMaterialId ()

bool	SetPhysicalMaterialId (ObjectId val)

virtual void	SetVisible (bool bVisible)
	设置可见性

bool	GetVisible ()

int	IsCheckable ()

virtual void	SetEnabled (bool enabled)

bool	GetEnabled ()

void	SetInfinitSize (bool infinite)
	设置是否无限大，默认有限的

bool	GetInfinitSize ()

void	SetProvisional (bool enabled)
	设置临时可见性

bool	GetProvisional ()

void	SetPreviewable (bool enabled)
	设置是否具有自动预览状态

bool	GetPreviewable ()

void	SetPickable (bool bPickable)
	是否可被选择

bool	GetPickable ()

void	SetLocked (bool locked)
	是否锁定，锁定后则无法编辑

bool	GetLocked ()

void	SetEditable (bool editable)
	是否可被编辑，与Locked起反作用

bool	GetEditable ()

bool	IsEditable ()

void	SetSectionable (bool bSectionable)
	是否可用于生成剖切元素

bool	GetSectionable ()

void	SetBrowserable (bool browserable)
	是否在默认的目录树上可见

bool	GetBrowserable ()

void	SetInvisible ()
	设置在目录树和场景均不可见

void	SetLODEnabled (bool enabled)
	是否支持LoD

bool	GetLODEnabled ()

void	SetShadowing (bool enabled)
	是否为影子对象，显示选择的ID为其父ID。删除后，其父亲也会被删除

bool	GetShadowing ()
	是否为影子对象

virtual void	SetManaged (bool enabled)
	设置托管状态。

bool	GetManaged ()
	获取托管状态

void	SetDynamic (bool enabled)
	是否包含动态内容。

bool	GetDynamic ()
	是否包含动态内容

void	SetDraggable (bool enabled)
	是否可被拖拽

bool	GetDraggable ()
	是否可被拖拽

void	SetShapeSharable (bool enabled)
	剖面元素是否共享三维对象的GRep

bool	GetShapeSharable ()

void	ClearColor ()

virtual Component	GetComponent (string className)
	根据类名获取组件

virtual Component	FindComponent (string className, string name)
	根据类名获取组件

virtual void	CollectChildren (ReferenceCollector collector)
	收集子对象

virtual void	CollectPickedId (PickedIdCollector collector)
	收集显示对象ID

virtual ObjectId	GetUsedMaterialId ()
	自定义查找材质的顺序

virtual ObjectId	GetUsedLineStyleId ()
	自定义查找线样式的顺序

virtual ObjectId	GetUsedTextStyleId ()
	自定义查找文字样式的顺序

bool	Execute (string action, ParameterDict pParams)
	执行自定义的命令。已经在事务内

int	CloneComponents (EntityElement pEntity)
	从pEntity克隆Component

Public 成员函数继承自 AnyCAD.Foundation.Element
	Element (global::System.IntPtr cPtr, bool cMemoryOwn)
	仅供内部使用

uint	GetUserId ()

bool	SetUserId (uint val)

string	GetName ()

bool	SetName (string val)

string	GetSchemaName ()

bool	SetSchemaName (string val)

uint	GetUserFlags ()

void	SetUserFlags (uint val)

ObjectId	GetId ()

string	GetAliasName ()

bool	SetAliasName (string val)

string	GetCategory ()

bool	SetCategory (string val)

ObjectId	GetPrototypeId ()

bool	SetPrototypeId (ObjectId val)

int	GetOrderNumber ()

bool	SetOrderNumber (int val)

Document	GetDocument ()

void	SetNameW (string name)
	设置名称

string	GetNameW ()

virtual string	GetUIName ()
	组合Name和AliasName用于在UI上显示的名称

string	GetUINameW ()

virtual string	GetToolTip (PickedItem item)
	根据选择信息显示提示信息

string	GetToolTipW (PickedItem item)

void	MakeUniqueName (string baseName)
	设置唯一的名称

void	MakeUniqueNameW (string baseName)

void	MakeUniqueNameByBase (string baseName)

void	MakeUniqueAliasName (string baseName, bool continuous)
	设置唯一别名

void	MakeUniqueAliasName (string baseName)
	设置唯一别名

void	MakeUniqueAliasNameW (string baseName, bool continuous)

void	MakeUniqueAliasNameW (string baseName)

void	MakeUniqueName ()
	根据ElementNames配置生成唯一名称。

void	MakeUniqueNameByConfig ()

void	MakeUniqueAliasNameByConfig (bool continuous)

void	MakeUniqueAliasNameByConfig ()

virtual void	ListParameters (ParameterDict parameters)
	列出界面可见的参数

virtual bool	SetParameter (ParameterDict parameters, string key)
	根据参数修改属性

virtual string	GetModifyCommand ()
	获取自定义修改命令。

Element	GetPrototype ()
	获取原型对象。

Public 成员函数继承自 AnyCAD.Foundation.AObject
	AObject (global::System.IntPtr cPtr, bool cMemoryOwn)
	仅供内部使用

void	Dispose ()

virtual bool	IsEqual (AObject other)
	对象是否相同，或同一个对象

静态 Public 成员函数
static new ClassId	GetStaticClassId ()

static new WaypointElement	Cast (AObject obj)

static new WaypointElement	Create (Document pDoc)

static new WaypointElement	_Create (Document pDoc, ObjectId id, string name)

静态 Public 成员函数继承自 AnyCAD.Platform.VisualElement
static new ClassId	GetStaticClassId ()

static new VisualElement	Cast (AObject obj)

static new VisualElement	Create (Document pDoc)

static new VisualElement	_Create (Document pDoc, ObjectId id, string name)

静态 Public 成员函数继承自 AnyCAD.Platform.DrawableElement
static new ClassId	GetStaticClassId ()

static new DrawableElement	Cast (AObject obj)

static new DrawableElement	Create (Document pDoc)

静态 Public 成员函数继承自 AnyCAD.Platform.EntityElement
static new ClassId	GetStaticClassId ()

static new EntityElement	Cast (AObject obj)

static EntityElement	Create (Document pDoc)

static EntityElement	_Create (Document pDoc, ObjectId id, string name)

静态 Public 成员函数继承自 AnyCAD.Foundation.Element
static new ClassId	GetStaticClassId ()

static Element	Cast (AObject obj)

静态 Public 成员函数继承自 AnyCAD.Foundation.AObject
static ClassId	GetStaticClassId ()
	获取类信息

额外继承的成员函数
静态 Public 属性继承自 AnyCAD.Platform.DrawableElement
static readonly uint	PID_UpdateTransform = AnyCADPINVOKE.DrawableElement_PID_UpdateTransform_get()
	通知更新矩阵

static readonly uint	PID_RegenParameter = AnyCADPINVOKE.DrawableElement_PID_RegenParameter_get()

static readonly uint	PID_UpdateGraphics = AnyCADPINVOKE.DrawableElement_PID_UpdateGraphics_get()
	通知更新图形

static readonly uint	PID_UpdateGeometry = AnyCADPINVOKE.DrawableElement_PID_UpdateGeometry_get()
	通知更新几何

static readonly uint	PID_GeometryCreated = AnyCADPINVOKE.DrawableElement_PID_GeometryCreated_get()
	几何已经创建

静态 Public 属性继承自 AnyCAD.Foundation.Element
static readonly uint	PID_UpdateBrowerItem = AnyCADPINVOKE.Element_PID_UpdateBrowerItem_get()
	仅更新某一项的内容

static readonly uint	PID_UpdateBrowerLayout = AnyCADPINVOKE.Element_PID_UpdateBrowerLayout_get()
	更新布局

详细描述

带姿态的点

Group: Simulate

成员函数说明

◆ GetClassId()

override ClassId AnyCAD.Manufacturing.WaypointElement.GetClassId ( )

virtual

获取对象的类型信息

返回: 类信息

重载 AnyCAD.Platform.VisualElement .

◆ GetEulerAngles()

GXYZ AnyCAD.Manufacturing.WaypointElement.GetEulerAngles ( )

获取姿态信息：欧拉角

返回: 得到欧拉角

◆ GetPosition()

GPnt AnyCAD.Manufacturing.WaypointElement.GetPosition ( )

获取位置坐标

返回: XYZ坐标

◆ SetPoint()

bool AnyCAD.Manufacturing.WaypointElement.SetPoint	(	GPnt	pos,
		GDir	dirX,
		GDir	dirY )

设置点姿态

参数

pos	位置
dirX	X轴
dirY	Y轴

返回: 是否成功

◆ UpdatePose()

void AnyCAD.Manufacturing.WaypointElement.UpdatePose	(	GPnt	pos,
		GXYZ	eulerAngles )

更新姿态
