.NET 环境搭建 - .NET6/.NET8 Avalonia

本文介绍在Vistual Studio 2022中使用Avalonia和集成AnyCAD AvaloniaUI三维控件的过程。

0 初始化环境

安装Avalonia.Templates

bat
dotnet new install Avalonia.Templates

若之前安装过可忽略此步骤。

1 创建项目

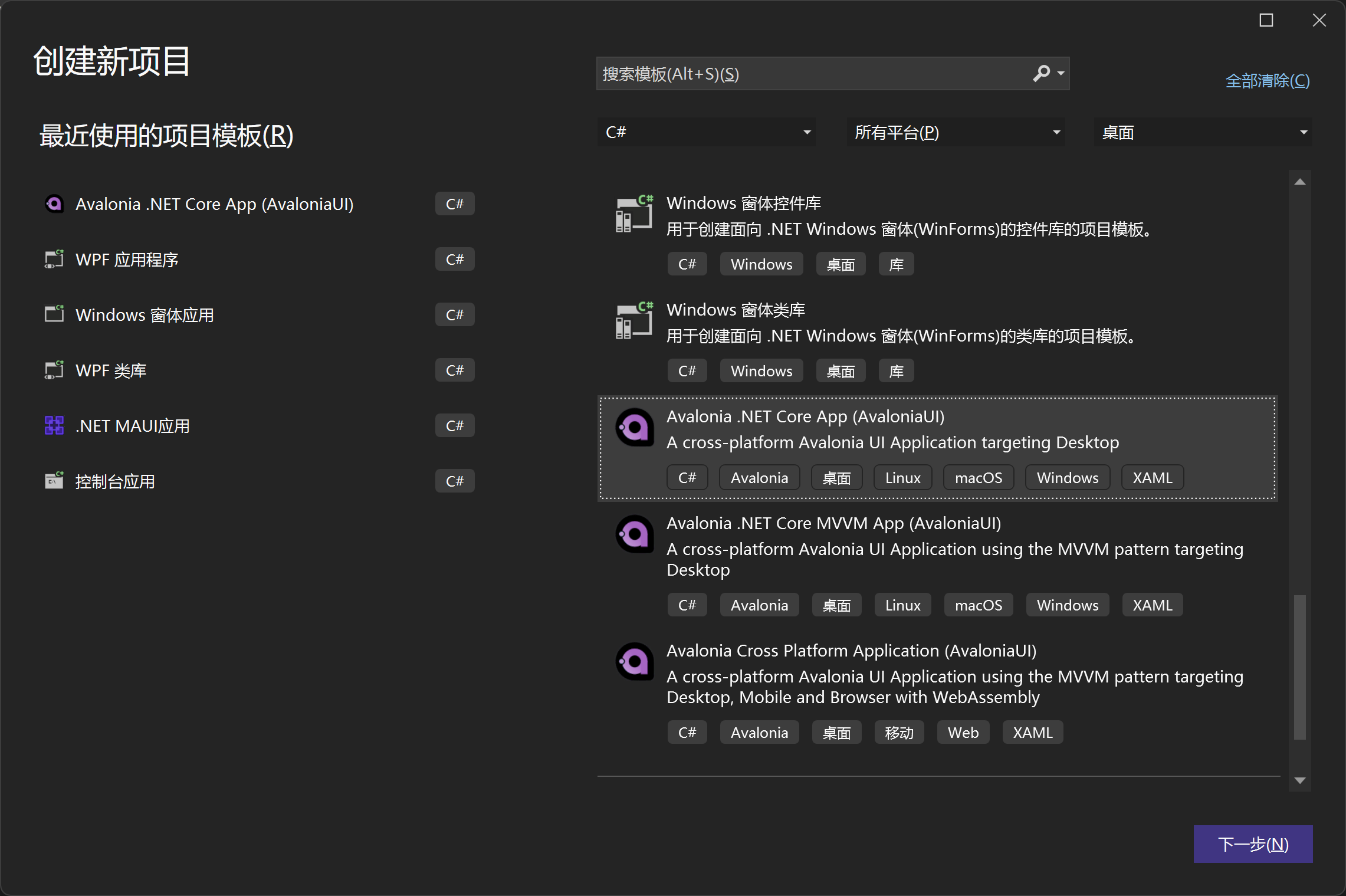

选择创建AvaloniaUI项目

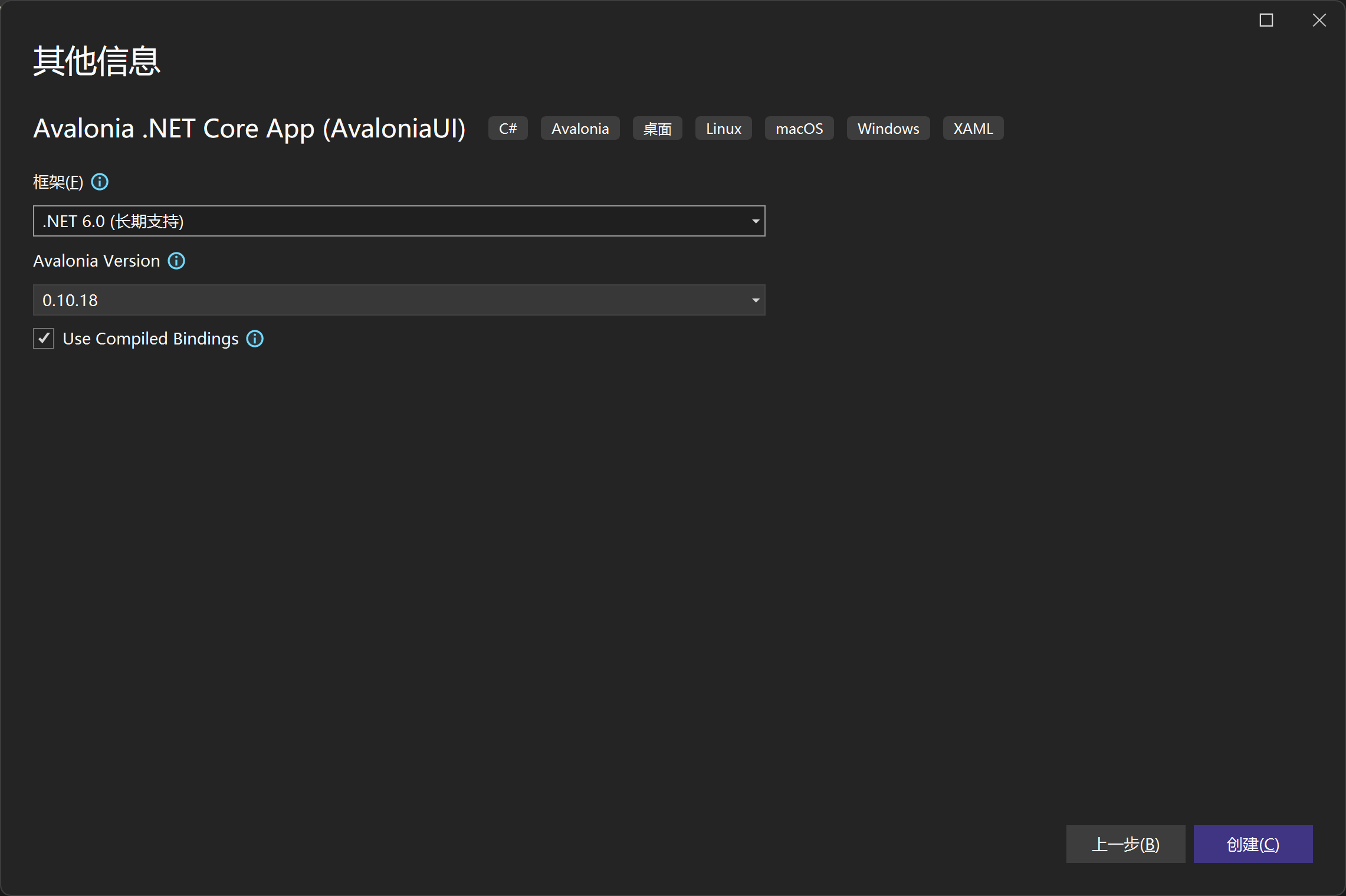

选一下.NET6版本和Avalonia版本

2 配置项目

2.1 安装AnyCAD AvaloniaUI组件

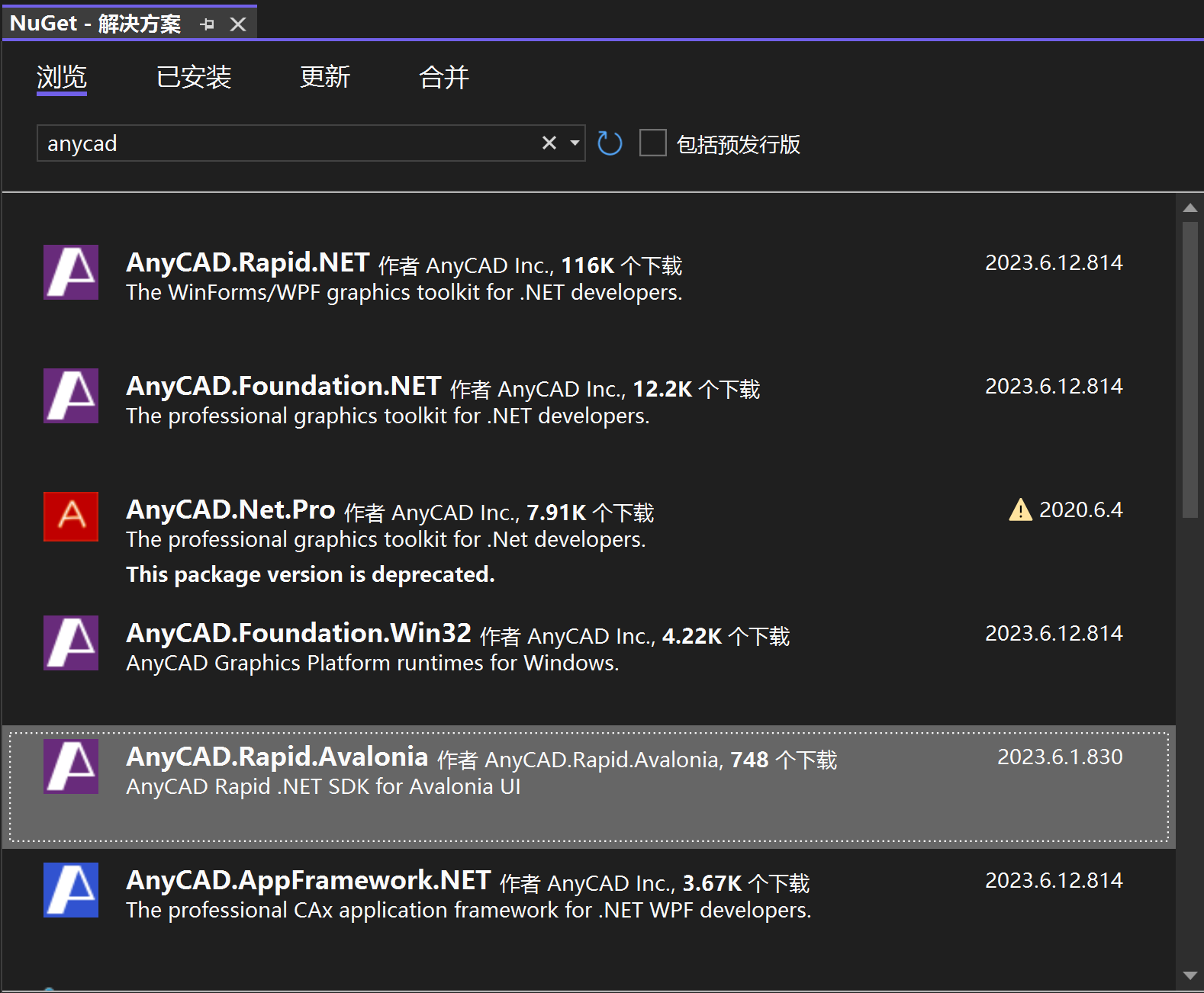

从nuget.org上安装AnyCAD AvaloniaUI。

2.2 增加HDPI支持

修改app.manifest,在尾部增加 asmv3:application 相关配置

xml
<?xml version="1.0" encoding="utf-8"?>
<assembly manifestVersion="1.0" xmlns="urn:schemas-microsoft-com:asm.v1">

	<!-- 新增加的内容,支持HDPI -->
	<asmv3:application xmlns:asmv3="urn:schemas-microsoft-com:asm.v3">
		<asmv3:windowsSettings>
			<dpiAware xmlns="http://schemas.microsoft.com/SMI/2005/WindowsSettings">true/PM</dpiAware>
			<dpiAwareness xmlns="http://schemas.microsoft.com/SMI/2016/WindowsSettings">permonitorv2,permonitor</dpiAwareness>
		</asmv3:windowsSettings>
	</asmv3:application>
</assembly>

3 设计界面

在MainWindow.axaml里面集成AnyCAD Rapid控件:

  • 首先引入程序集: AnyCAD.Avalonia.NET6:
csharp
xmlns:anycad="clr-namespace:AnyCAD.AvaloniaUI;assembly=AnyCAD.Avalonia.NET6"
  • 设计布局

直接加个Button和三维控件。完整的xaml如下:

xml
<Window xmlns="https://github.com/avaloniaui"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
		xmlns:anycad="clr-namespace:AnyCAD.AvaloniaUI;assembly=AnyCAD.Avalonia.NET6"
        mc:Ignorable="d" d:DesignWidth="800" d:DesignHeight="450"
        x:Class="AnyCAD.AvaloniaApp.MainWindow"
        Title="AnyCAD.AvaloniaApp">
	<StackPanel>
	    <Button Content="打开" Width="160"/>
	    <anycad:RenderControl x:Name="mRenderView" Width="800" Height="600"></anycad:RenderControl>
	</StackPanel>
</Window>

4 初始化控件

在Program.cs修改初始化代码, Main函数做修改

csharp
        [STAThread]
        public static void Main(string[] args)
        {
            // 初始化
            AnyCAD.Foundation.GlobalInstance.Initialize();

            BuildAvaloniaApp()
        .StartWithClassicDesktopLifetime(args);

            // 释放资源
            AnyCAD.Foundation.GlobalInstance.Destroy();
        }

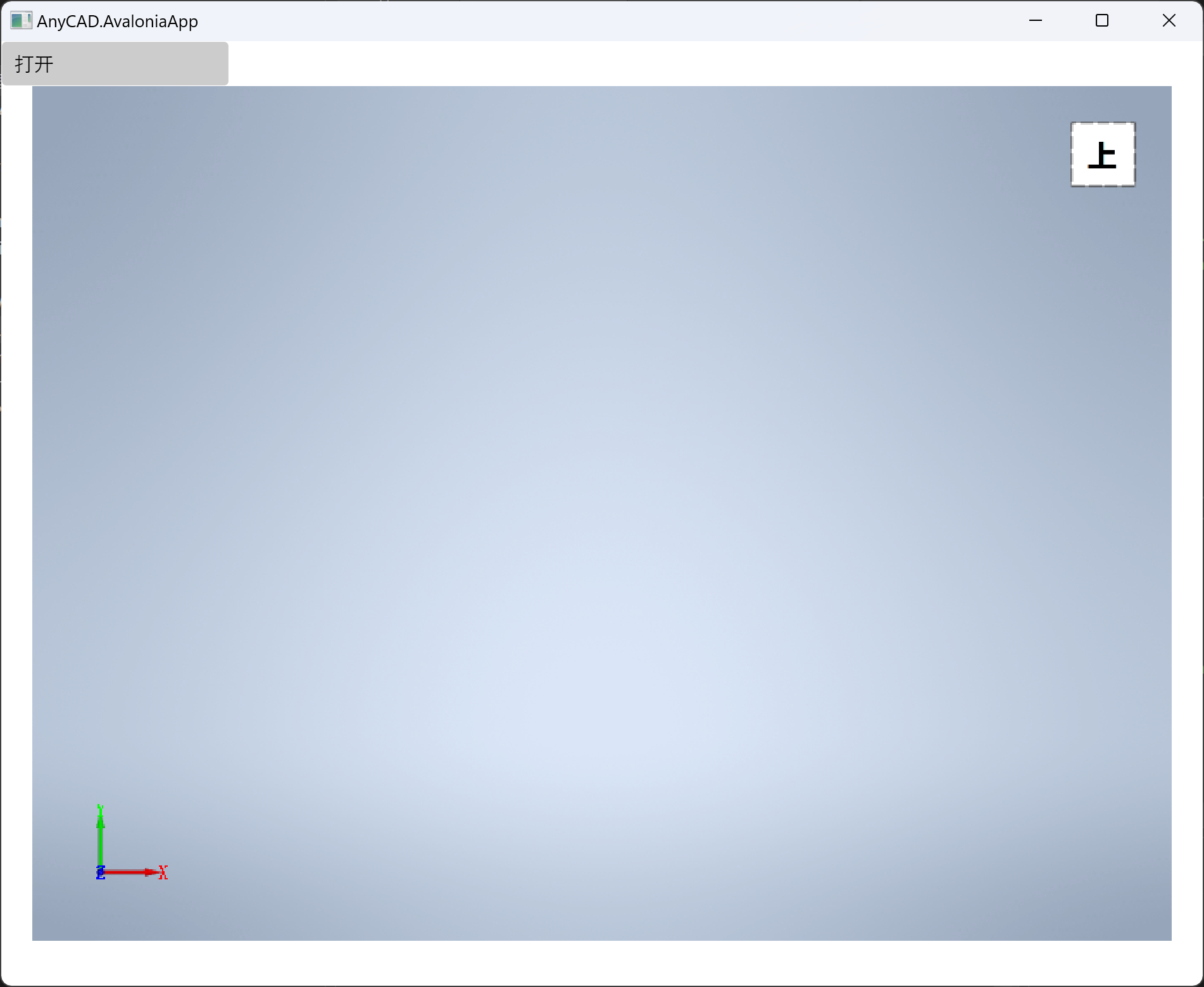

运行一下:

5 显示模型

  • MainWindow函数中响应一下Buttond的Click事件
csharp
    public partial class MainWindow : Window
    {
        public MainWindow()
        {
            InitializeComponent();
        }

        public void OnOpen(object sender, RoutedEventArgs e)
        {
            var dlg = new OpenFileDialog();
            dlg.Filters.Add(new FileDialogFilter() { Name = "Model Files", Extensions = { "step", "stp", "iges", "igs" } });

            var result = dlg.ShowAsync(this);
            if (result == null)
                return;

            string fileName = result.Result[0];

            var shape = ShapeIO.Open(fileName);
            if(shape != null)
            {
                var node = BrepSceneNode.Create(shape, null, null);
                var scene = mRenderView.Scene;
                scene.AddNode(node);

                mRenderView.ViewContext.RequestUpdate(EnumUpdateFlags.Scene);
            }
        }
    }

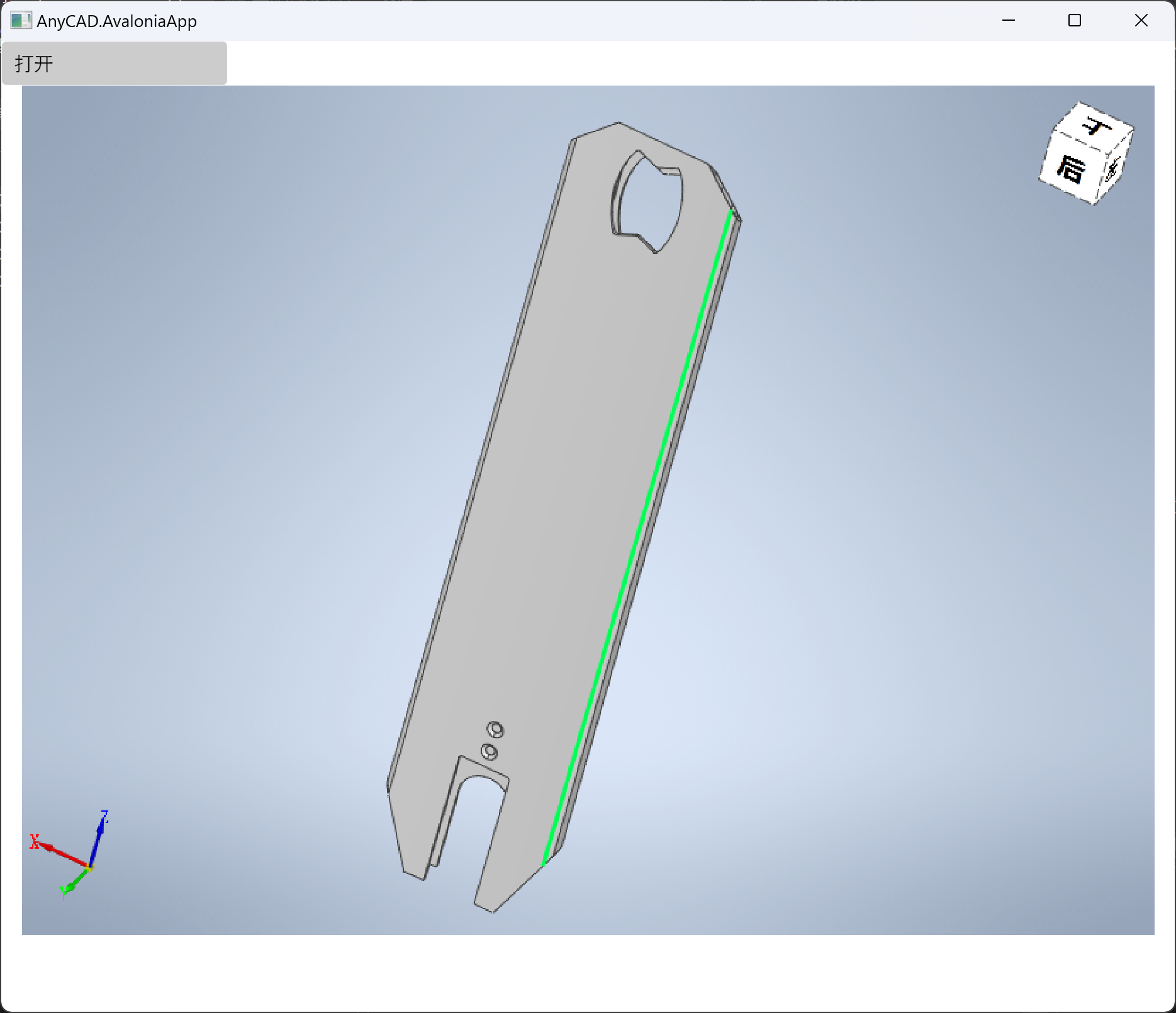

再运行一下,打开个模型

6 总结

AvaloniaUI一款优秀的跨平台.NET UI库,结合AnyCAD Rapid SDK for AvaloniaUI,就可以快速开发跨平台的三维应用。 AnyCAD Rapid SDK的更多功能请参考anycad.rapid.net.sample。

本文完整代码:https://gitee.com/anycad/anycad.rapid.net.sample/
